AC跨网络发现AP的几种方式及配置方法
我们在使用AC&AP无线组网的时候经常会遇到各种不同的拓扑结构，针对不同的拓扑结构又有不同的设置方法才能使AC发现AP，对于新接触的用户来说无疑增加了无线组网的难度，给用户也带来了不少的困扰，下面总结介绍一下AC跨网络发现AP的几种方式，相信能给您的组网带来一定帮助。
【方式1】跨三层发现——通过特殊option字段的方式
此处以AC连接VLAN2，AP连接VLAN3为例，介绍通过特殊option字段的方式发现AP。

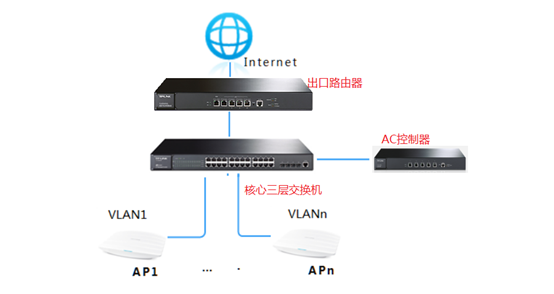

网络拓扑：
设置步骤：
第一步：AC参数配置
“网络设置”﹥“接口设置”，配置AC的管理IP。将AC连接三层交换机的VLAN2（建议接口类型设置为Access），并设置AC的IP地址，网关地址设置为VLAN接口IP，本例中假设AC的IP地址是192.168.2.253。
第二步：核心交换机设置
（1）“路由功能”﹥“DHCP服务器”，开启VLAN3的DHCP服务，确保连接在VLAN3下的终端可以通过三层交换机获取到IP地址，设置VLAN3的DHCP服务中的OPTION字段，其中设置OPTION 60设置为“TP-LINK”，OPTION 138设置为AC的IP地址“192.168.2.253”。
（2）以上设置完成后，请将无线AP切换到FIT模式并连接到VLAN3。此时观察AC管理界面，在AP列表中会发现VLAN3接入的AP，然后进行设置管理以及状态监测。
【方式2】跨三层发现——通过AC同时加入多个VLAN的方式
大型网络环境中，使用三层交换机将网络分为多个不同的网段。这种情况下，AC控制器与AP如果处于不同网段，则需要跨三层交换机进行管理。
网络拓扑：
此处以TL-AC300、TL-AC500为例介绍管理不同802.1Q VLAN下AP的方法。
设置步骤：
第一步：AC参数配置
将AC的连接到核心交换机的有线接口加入到AP所在的VLAN，假设AC的管理IP为192.168.1.253，如下图所示（本例中在VLAN2、3、4、5中有需要管理的AP）：
（1）“网络设置”﹥“接口设置”，配置AC的管理IP。
（2）“网络设置”﹥“VLAN设置”，将AC连接到核心交换机的有线接口（本例使用AC的5口）加入到AP所在的VLAN。
（3）重复以上设置将AC的5口加入到VLAN2、VLAN3、VLAN4，如下图：
第二步：核心交换机设置
将AC连接到核心交换机中，核心交换机连接AC的接口类型需要为TRUNK接口，且该接口需要加入到所有AP所在的VLAN中。
做了以上配置AC即可实现跨三层交换机发现不同VLAN中的AP。
【方式3】跨互联网发现——通过特殊option字段的方式
连锁机构需要通过AC控制器统一管理各分支机构的无线AP，从而统一控制无线网络的使用。这种情况下，AC控制器与AP处于不同的物理位置，需要跨互联网（Internet）进行管理。
网络拓扑：
跨互联网发现，要保证AP能够和AC通信，因此需要AC使用公网地址，如果AC是私网地址则需要将CAPWAP协议端口（UDP 5246和UDP 5247）通过AC前端端口映射出去，或者分支机构搭建VPN网络到总部中。
设置步骤：
第一步：AC参数配置
“网络设置”﹥“接口设置”，请将AC连接到Internet，将AC的IP地址设置为公网IP，本例中假设AC的IP地址是1.1.1.1。
第二步：分支路由器设置

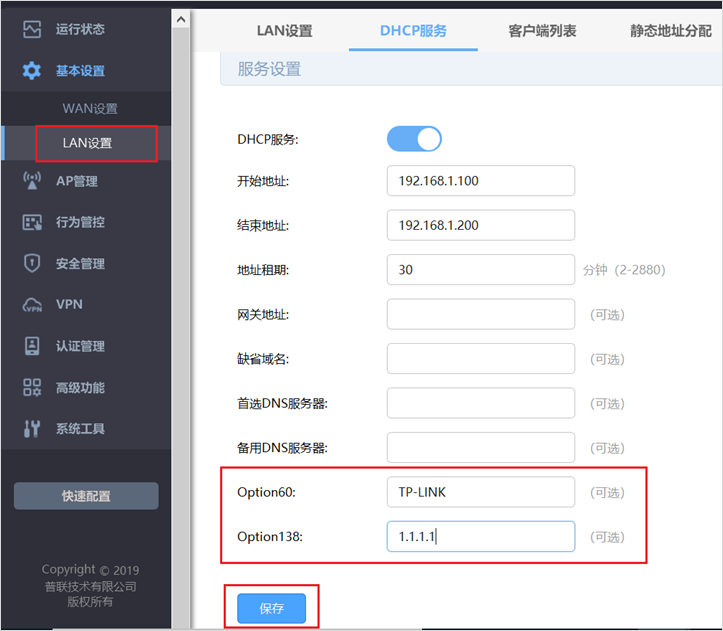

（1）“基本设置”﹥“LAN设置”，分支路由器需要支持Option字段设置的路由器，连接好分支路由器并确认连接上网，分支路由DHCP服务设置OPTION字段。如下图：
（2）以上设置完成后，请将无线AP切换到FIT模式并连接到路由器的LAN口或局域网交换机。此时观察AC管理界面，在AP列表中会发现分支机构接入的AP，然后进行设置管理以及状态监测。
【方式4】跨互联网发现——通过域名映射方式
连锁机构需要通过AC控制器统一管理各分支机构的无线AP，从而统一控制无线网络的使用。这种情况下，AC控制器与AP处于不同的物理位置，需要跨互联网（Internet）进行管理。
网络拓扑：
跨互联网发现，要保证AP能够和AC通信，因此需要AC使用公网地址，如果AC是私网地址则需要将CAPWAP协议端口（UDP 5246和UDP 5247）通过AC前端端口映射出去，或者分支机构搭建VPN网络到总部中。
设置步骤：
第一步：AC参数配置
“网络设置”﹥“接口设置”，请将AC连接到Internet，将AC的IP地址设置为公网IP，本例中假设AC的IP地址是1.1.1.1。
第二步：分支路由器设置
如果分支路由器是不支持Option字段设置的路由器，连接好分支路由器并确认连接上网，我们可以通过设置路由器上的静态域名映射来发现AP。如下图：
（1）“基本设置”﹥“DNS设置﹥静态域名映射”，配置分支路由静态域名映射如下图：
（2）以上设置完成后，请将无线AP切换到FIT模式并连接到路由器的LAN口或局域网交换机。此时观察AC管理界面，在AP列表中会发现分支机构接入的AP，然后进行设置管理以及状态监测。
